적외선 렌즈의 오프 축 성능은 무엇입니까?
적외선 렌즈 공급 업체로서, 나는 이러한 필수 광학 구성 요소의 오프 축 성능에 대한 수많은 문의를 받았습니다. 이 블로그에서는 OFF -AXIS 성능의 개념, 중요성 및 그것이 적외선 이미징 시스템의 전반적인 기능에 어떤 영향을 미치는지를 탐구합니다.
오프 이해 - 축 성능
우선, 축 성능의 의미를 정의해 봅시다. 광학 시스템에서 광학 축은 렌즈의 중심을 통과하고 렌즈 표면에 수직 인 가상 라인입니다. ON -AXIS Performance는 이미지화되는 물체 가이 광 축에 직접있을 때 렌즈가 얼마나 잘 수행되는지를 나타냅니다. 대조적으로, OFF -AXIS 성능은 광학 축에서 멀리 떨어진 객체를 이미지화하는 렌즈의 능력을 설명합니다.
적외선 렌즈도 예외는 아닙니다. 적외선 카메라가 장면을 관찰하는 데 사용되는 경우, 관심있는 모든 물체가 렌즈의 광학 축과 정확하게 정렬되는 것은 아닙니다. OFF- 축 객체는 넓은 영역을 모니터링하거나 움직이는 대상을 추적 할 때와 같은 실제 세계 시나리오에서 일반적입니다. 따라서 적외선 렌즈의 오프 축 성능은 전체 시야에서 명확하고 정확한 이미지를 얻는 데 중요합니다.
오프 - 축 성능에 영향을 미치는 요인
몇 가지 요인이 적외선 렌즈의 오프 축 성능에 영향을 줄 수 있습니다.
수차: 주요 요인 중 하나는 광학 수차입니다. 구형 수차, 혼수 상태, 난시 및 현장 곡률은 오프 축 이미지 품질을 저하시킬 수있는 일반적인 수차 유형입니다. 구형 수차는 렌즈의 다른 부분을 통과하는 광선이 다른 지점에 초점을 맞추어 특히 시야의 가장자리에서 흐릿한 이미지로 이어집니다. Coma Make Off -Axis Point 소스는 혜성으로 나타납니다. 난폭은 접선 및 시상면에 대해 초점 거리가 다르기 때문에 이미지가 한 방향으로 날카 로워 지지만 다른 방향으로는 흐려집니다. 필드 곡률은 이미지 평면을 평평한 대신 곡선으로 만들므로 이미지의 일부만 초점을 맞출 수 있습니다.
렌즈 디자인: 적외선 렌즈의 설계도 중요한 역할을합니다. 렌즈 요소의 수, 모양 및 사용 된 재료는 모두 축 성능에 영향을 줄 수 있습니다. 여러 요소가있는 우물 - 설계된 렌즈는 다양한 수차를 수정하고 시야 전체에서 전체 이미지 품질을 향상시킬 수 있습니다. 예를 들어, 구형 렌즈 요소를 사용하여 구형 수차를 줄이고 축 방해 성능을 향상시키는 데 사용될 수 있습니다. 또한, 적외선의 선택 - 게르마늄, 실리콘 또는 chalcogenide 유리와 같은 전달 물질은 렌즈의 적외선에 정확하게 집중하는 능력에 영향을 줄 수 있습니다.
파장: 적외선은 근처에서 -NIR (Infrared)에서 멀리 떨어진 (FIR)에 이르기까지 광범위한 파장을 포함합니다. 다른 파장은 렌즈 재료 및 광학 표면과 다르게 상호 작용하여 오프 축 성능에 영향을 미칩니다. 예를 들어, 더 긴 파장은 회절 효과가 더 발생할 수 있으며, 이는 특히 시야의 가장자리에서 흐려지고 분해능이 감소 될 수 있습니다.
OFF의 중요성 - 응용 프로그램에서 축 성능
적외선 렌즈의 오프 축 성능은 다양한 응용 분야에서 중요합니다.
감시 및 보안:와 같은 감시 시스템에서거리 열 PTZ 카메라, 넓은 영역을 모니터링하기 위해서는 넓은 시야가 종종 필요합니다. 침입자 또는 의심스러운 활동과 같은 관심있는 대상이 항상 시야 중심에 위치하지는 않을 수 있습니다. Axis 성능이 우수한 고품질 적외선 렌즈는 전체 감시 영역에서 명확하고 상세한 이미지를 얻을 수 있도록하여 정확한 탐지 및 식별을 가능하게합니다.
산업 응용 분야의 열 이미징: 산업 환경에서, 열 이미징은 장비 검사 및 프로세스 모니터링과 같은 작업에 사용됩니다. 예를 들어, 대형 기계 또는 전기 시스템을 검사 할 때 OFF- 축 열 이미징은 잠재적 인 문제를 나타낼 수있는 핫스팟 또는 이상을 감지하는 데 도움이 될 수 있습니다. Axis 성능이 양호한 적외선 렌즈는 안정적인 열 데이터를 제공하여 적시 유지 보수를 가능하게하고 비용이 많이 드는 고장을 방지 할 수 있습니다.
군사 및 방어: 목표 탐지, 추적 및 정찰을 포함한 군사 응용 프로그램은 적외선 이미징 기술에 크게 의존합니다. 전투 상황에서는 대상이 시야의 어느 곳에서나 나타날 수 있으며, 명확한 오프 - 축 이미지를 얻는 능력은 정확한 식별 및 참여에 필수적입니다. 우수한 오프 오프 - 축 성능을 가진 적외선 렌즈는 군대가 전장에서 상당한 이점을 제공 할 수 있습니다.

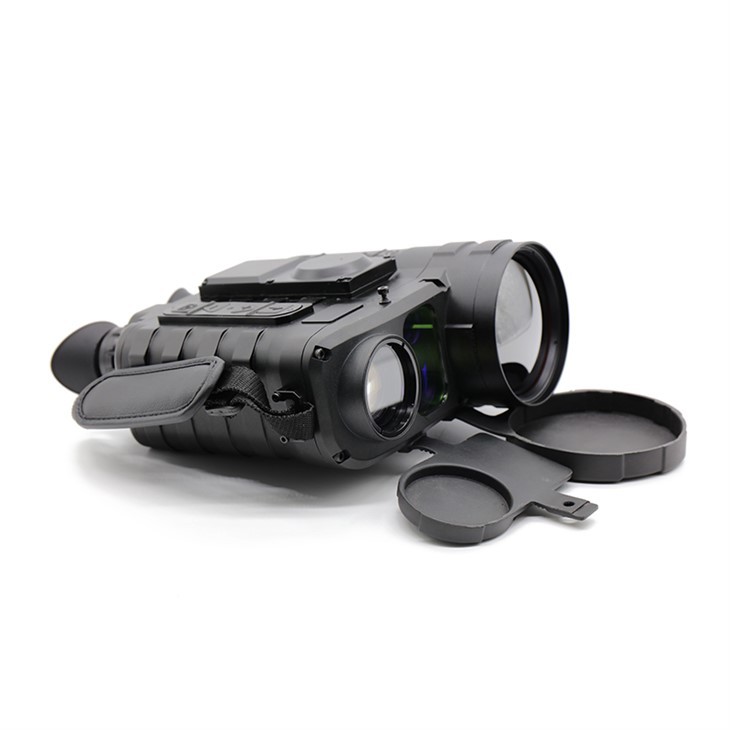

야생 동물 관찰 및 연구: 야생 동물 연구원들은 종종 적외선 카메라를 사용하여 밤이나 낮은 조건에서 동물을 관찰합니다. 동물은 시야 내에서 자유롭게 움직일 수 있으며, 축 균형화는 그들의 행동과 움직임을 정확하게 포착 할 수 있습니다. 좋은 오프 - 축 성능을 가진 쌍안경쌍안경 열그리고다기능 적외선 쌍안경, 연구자들은 동물이 시야에 중심을 두지 않더라도 동물에 대한 명확한 견해를 제공 할 수 있습니다.
끄기 - 축 성능 평가
적외선 렌즈의 오프 축 성능을 평가하는 몇 가지 방법이 있습니다.
변조 전송 기능 (MTF): MTF는 렌즈가 다른 공간 주파수에서 객체에서 이미지로 대비를 전달할 수있는 렌즈의 능력을 측정하는 데 널리 사용되는 메트릭입니다. 다른 오프 축 위치에서 MTF를 측정함으로써 렌즈가 시야 전체에서 이미지 대비 및 해상도를 얼마나 잘 유지하는지 평가할 수 있습니다. MTF 값이 높으면 Axis 성능이 향상됩니다.
스팟 다이어그램 분석: 스팟 다이어그램은 다른 오프 축 위치의 포인트 소스에서 광선의 분포를 보여줍니다. 반점의 크기와 모양을 분석하여 수차의 존재와 심각성을 평가할 수 있습니다. 우물 - 수정 된 렌즈에는 작고 원형 반점이있어 축 초점이 양호합니다.
이미지 품질 평가: 테스트 이미지를 육안으로 검사하면 오프 축 성능에 대한 귀중한 정보를 제공 할 수 있습니다. 해상도 차트 또는 실제 세계 장면과 같은 테스트 목표의 이미지를 캡처하고 다른 오프 축 위치에서 선명도, 대비 및 왜곡을 검사함으로써 렌즈의 성능에 대한 질적 이해를 얻을 수 있습니다.
적외선 렌즈 공급 업체로서의 헌신
적외선 렌즈 공급 업체로서, 우리는 우수한 오프 축 성능으로 고품질 렌즈를 제공하기 위해 노력하고 있습니다. 숙련 된 광학 엔지니어 팀은 고급 설계 및 제조 기술을 사용하여 수차를 최소화하고 렌즈의 오프 축 성능을 최적화합니다. 우리는 렌즈가 전체 시야에서 명확하고 정확한 이미지를 제공 할 수 있도록 재료 및 렌즈 요소를 신중하게 선택합니다.
또한 각 렌즈가 엄격한 성능 표준을 충족하도록하기 위해 엄격한 테스트 및 품질 관리 절차를 수행합니다. 감시, 산업, 군사 또는 야생 동물 연구 분야에 있든 적외선 렌즈는 필요한 신뢰할 수있는 이미징 솔루션을 제공 할 수 있습니다.
적외선 렌즈에 관심이 있거나 OFF -AXIS 성능에 대한 질문이 있으시면 조달 및 추가 논의를 위해 문의하십시오. 특정 적외선 영상 요구 사항을 충족하기 위해 귀하와 협력하기를 기대합니다.
참조
- Smith, WJ (2007). 현대 광학 공학 : 광학 시스템의 설계. 맥그로 - 힐 전문가.
- Hecht, E. (2017). 광학. 애디슨 - 웨슬리.
